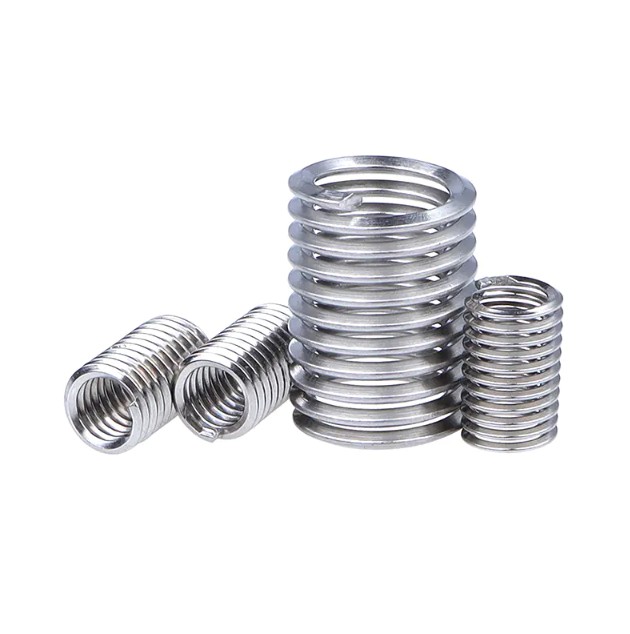

A inserție cu filet de sârmă este un dispozitiv de fixare spiralat elicoidal realizat din sârmă de oțel inoxidabil de înaltă rezistență (de obicei tip 304 sau 316) cu o secțiune transversală în formă de diamant. Este introdus într-un orificiu prefiletat pentru a crea un fir intern permanent, rezistent la uzură, care depășește rezistența majorității materialelor de bază. Designul ca arc al insertului îi permite să distribuie încărcăturile uniform pe toată lungimea filetului, transformând încărcarea prin forfecare în „stresul cercului” radial pentru o integritate superioară a îmbinării.
Dezvoltate inițial pentru aplicații aerospațiale și auto, inserțiile filetate de sârmă îndeplinesc două funcții principale: repararea firelor deteriorate sau dezbrăcate şi fire de armare din materiale moi precum aluminiu, magneziu și compozite. Suprafața finisată (8-16 microinchi) este excepțional de netedă, eliminând practic eroziunea firului indusă de frecare și oferind rezistență la coroziune.
Principalele tipuri de inserții cu filet de sârmă
Inserțiile cu filet de sârmă sunt clasificate în funcție de mecanismul de blocare și metoda de instalare. Cele patru tipuri principale sunt:
Inserții cu rulare liberă (stşiard).
Acestea sunt cele mai comune tipuri - în esență arcuri elicoidale care creează filete interne care se potrivesc cu dimensiunea șurubului. Acestea oferă fire netede, care rulează liber, fără nicio funcție de blocare. Cel mai bun pentru: Aplicații de uz general în care este necesară asamblarea/dezasamblarea frecventă și vibrațiile sunt minime.
Inserții de blocare cu șuruburi
Aceste inserții au una sau mai multe bobine de prindere poligonale care exercită presiune radială asupra filetului tată, creând un cuplu predominant pentru a preveni slăbirea din cauza vibrațiilor sau impactului. Ele elimină necesitatea unor mecanisme de blocare suplimentare, cum ar fi șaibe de blocare sau compuși de blocare a filetului. Cel mai bun pentru: Medii cu vibrații ridicate, cum ar fi motoare, mașini și aplicații aerospațiale.
Inserții întinse
Designul original, cu un mic tang (mâner de instalare) la un capăt al bobinei. Urechiul se cuplează cu instrumentul de instalare și trebuie rupt după instalare. Avantaje: Cost mai mic, fiabilitate stabilită. Dezavantaje: Risc de reziduuri de obiecte străine (FOD) de la curba spartă, necesitând recuperarea din găurile oarbe.
Inserții fără încurcătură
O inovație modernă, cu crestături de antrenare la ambele capete în loc de cure. Aceste inserții pot fi instalate și îndepărtate fără a rupe piese, eliminând complet riscurile FOD. Avantaje: Reutilizabil, instalare mai rapidă, nu este necesară extragerea tangului, ideal pentru aplicații critice din domeniul aerospațial și din camera curată. Disponibil în: Atât configurațiile cu rulare liberă, cât și cu blocare cu șurub.
| Tip | Caracteristica de blocare | Instalare | Risc FOD | Cea mai bună aplicație |
|---|---|---|---|---|
| Alergare liberă | Niciuna | Tanged sau Farless | Scăzut-Mediu | Adunarea generală |
| Blocare cu șuruburi | Bobine de prindere radială | Tanged sau Farless | Scăzut-Mediu | Medii cu vibrații ridicate |
| Tanged | Variază | Necesită ruperea tangului | Mediu-Ridicat | Aplicații sensibile la costuri |
| Fără încurcături | Variază | Nu este necesară întreruperea | Niciuna | Aerospațial, sisteme critice |
Cum să selectați modelul potrivit
Selectarea filetului corect al firului necesită luarea în considerare a patru parametri cheie:
Dimensiunea filetului și pasul
Potriviți inserția la specificațiile șurubului dvs. (metric: M2–M39; imperial: UNC/UNF #2 până la 1/2" și mai mare). Inserția trebuie să se potrivească atât cu diametrul nominal, cât și cu pasul filetului (gros sau fin) al elementului de fixare.
Lungimea inserției
Lungimea inserției este specificată ca multiplu al diametrului filetului (D):
- 1.0D: Angajare minimă, potrivită pentru spații înguste
- 1.5D: Lungime standard pentru majoritatea aplicațiilor
- 2.0D–3.0D: Rezistență maximă pentru sarcini mari sau aplicații critice
Selectia materialelor
Inserțiile standard sunt fabricate din otel inoxidabil 304 (AISI 304, călit la 200.000 psi rezistență la tracțiune). Pentru aplicatii specializate:
- oțel inoxidabil 316: Rezistență sporită la coroziune pentru medii marine/chimice
- Inconel X-750: Aplicații la temperaturi ridicate (până la 550°C/1022°F)
- Bronz fosforic: Aplicații care necesită rezistență redusă la uzură sau scântei
Tratarea suprafeței
Acoperirile opționale îmbunătățesc performanța în condiții specifice:
- Lubrifiant cu peliculă uscată (MolyLube): Reduce frecarea în aplicații cu cuplu ridicat, rezistență la temperaturi ridicate
- Placare cu cadmiu sau nichel: Rezistență superioară la coroziune, previne uzura în timpul instalării
- Placare cu argint: Aplicații la temperaturi extreme, reduce uzura firului
Instrumente de instalare necesare
O instalare completă a inserției cu filet de sârmă necesită următoarele instrumente specializate:
| Instrument | Funcția | Note de specificații |
|---|---|---|
| STI (inserție filetată) Atingeți | Creează filete interne pentru inserare | Diametru de pas mai mare decât robinetul standard; trebuie să se potrivească exact cu dimensiunea insertului |
| Burghiu pentru gaura centrala | Forează orificiul pilot înainte de a bate | Diametrul specific dimensiunii insertului; nu se admit tolerante |
| Instrument de inserare (Prewinder) | Vânturile se introduc în orificiul filetat | Manual, electric sau pneumatic; tipuri de dorn captive sau necaptive |
| Instrument Break Tang | Îndepărtează tang după instalare | Pumn și ciocan (200g) pentru dimensiuni mici; scule specializate de rupere pentru mai mari |
| frecare | Creează teșire de intrare | Adâncime ≤ 0,4 × pas; previne trecerea filetului de inserție |
| Calibre pentru dop de filet | Verifică precizia firului finit | Indicator Go/No-Go pentru controlul calității |
| Instrument de extracție | Îndepărtează inserțiile deteriorate | Necesar pentru scenarii de reparare sau înlocuire |
Opțiuni de scule electrice: Pentru producția de volum mare, instrumentele de instalare pneumatice sau electrice asigură o adâncime constantă de instalare prin limite de adâncime reglabile și funcții de inversare automată.
Procedura de instalare corectă
Instalarea corectă urmează un precis secvență în cinci pași . Abaterile de la această procedură sunt cauza principală a eșecului inserției.
Pasul 1: foraj
Folosind burghiul STI specificat, găuriți gaura la diametrul și adâncimea corecte. Cerințe critice: Adâncimea de găurire trebuie să depășească adâncimea de instalare a plăcuței cu cel puțin 1-2 filete; orificiul nu trebuie să fie conic; așchiile trebuie îndepărtate complet – în special critice pentru găurile oarbe.
Pasul 2: Scufundare
Aplicați o scufundare la intrarea orificiului pentru a preveni trecerea filetului și pentru a asigura o intrare pentru inserție. Adâncimea maximă de frecare: 0,4 × pas. Scufundarea excesivă compromite reținerea inserției.
Pasul 3: Atingerea (STI Tap)
Tăiați firele folosind robinetul STI specificat, care creează un diametru de pas mai mare decât robinetele standard pentru a se potrivi cu diametrul exterior al insertului. Pentru găurile traversante, adâncimea robinetului trebuie să depășească lungimea inserției. Pentru găurile oarbe, utilizați forța controlată pentru a preveni ruperea robinetului. Curățați bine firele folosind aer comprimat (duze radiale pentru găuri oarbe) înainte de instalarea inserției.
Pasul 4: Inserați instalarea
Montați inserția pe instrumentul de instalare, cuplând curea (pentru inserții încurcate) sau crestăturile de antrenare (pentru fără încurcături). Rotiți unealta pentru a înfășura inserția în orificiul filetat. Opriți-vă când insertul se află la 0,25–0,75 fire sub suprafață. Evitați aplicarea unei forțe axiale excesive, care poate cauza „filetare încrucișată” sau deteriorarea inserției.
Pasul 5: Îndepărtarea tangului (numai inserții cu cleme)
Pentru găuri de trecere: Poziționați instrumentul de rupere a curelei (poanson) deasupra curelei și loviți celălalt capăt al sculei cu o ciocan de 200 g a tăia curba. Pentru găuri oarbe: Folosiți un clește cu beză lungă sau unelte de extracție pentru a recupera curba spartă. Verificați cu un calibre pentru filet dacă filetul finit îndeplinește specificațiile (de obicei, toleranță ISO 2/6H).
Materiale compatibile
Inserțiile cu filet de sârmă sunt compatibile cu aproape toate materialele de inginerie, cu avantaje deosebite pentru substraturi mai moi.
Metale moi (aplicații primare)
- Aliaje de aluminiu: Aplicația cea mai comună; previne desprinderea firelor în aluminiul turnat și forjat
- Aliaje de magneziu: Esențial pentru componentele aerospațiale și auto ușoare
- Cupru și bronz: Oferă rezistență la uzură metalelor neferoase mai moi
- Titan: Compatibil, dar adesea folosit pentru repararea filetului, mai degrabă decât armarea primară
Metale feroase
Deși este mai puțin necesar în oțel (care are o rezistență adecvată a filetului), inserțiile sunt utilizate în fontă şi fontă ductilă pentru rezistenta la uzura si in oțel aplicații care necesită asamblare/demontare frecventă pentru a preveni uzura filetului.
Materiale nemetalice
Eficient în termoplastice, termorigide și compozite (fibră de carbon, fibră de sticlă) unde firele directe s-ar dezlipi ușor. Presiunea radială a inserției creează blocare mecanică fără concentrații de tensiuni care provoacă fisuri în materialele fragile.
Ghid de duritate a materialului: Inserțiile sunt cele mai benefice atunci când duritatea materialului de bază este mai mică 30 HRC (Rockwell C) . În materialele mai dure, inserțiile oferă rezistență la coroziune și prelungire a duratei de viață a filetului, mai degrabă decât îmbunătățirea rezistenței.
Manipularea strângerii excesive și ruperii
Eșecurile de instalare necesită remediere sistematică pentru a restabili integritatea firului.
Îndepărtarea inserției prea strânse
Atunci când o inserție este prea strânsă sau așezată incorect, utilizați o inserție specializată instrument de extracție . Introduceți vârful sculei în bobina de inserție, apăsați ferm și rotiți în sens invers acelor de ceasornic pentru a retrage inserția. Pentru cazurile încăpățânate, aplicați ulei penetrant și lăsați-l să se înmoaie înainte de încercările de extracție.
Îndepărtarea inserției sparte
Dacă inserția se rupe în timpul instalării:
- Găuriți inserția ruptă folosind un burghiu puțin mai mică decât dimensiunea burghiului de robinet STI pentru a evita deteriorarea firelor părinte
- Utilizați un extractor de robinet sau un instrument ușor de scos pentru a îndepărta fragmentele de bobină rămase
- Inspectați orificiul filetat pentru deteriorări; dacă firele sunt compromise, găuriți până la următoarea dimensiune mai mare a inserției sau utilizați o bucșă solidă (Keensert) pentru reparații
Măsuri de prevenire
Pentru a preveni strângerea excesivă:
- Utilizați instrumente de instalare care limitează cuplul sau chei dinamometrice prestabilite
- Opriți instalarea când inserția este 0,25–0,75 fire sub suprafață — nu se înroșează niciodată sau nu iese în afară
- Verificați că adâncimea robinetului este suficientă înainte de instalare; adâncimea insuficientă provoacă „apăsarea la fund” și deformarea bobinei
- Utilizați o lubrifiere adecvată în timpul bătăturii pentru a preveni uzura care poate cauza legarea inserției
Întrebări frecvente
Pot fi reutilizate inserturile cu filet de sârmă?
Inserțiile fără încurcături pot fi îndepărtate și refolosite de mai multe ori fara deteriorare. Inserțiile înțepate pot fi îndepărtate din punct de vedere tehnic, dar ruperea curelei face reutilizarea nepractică. Pentru aplicațiile care necesită întreținere frecventă, specificați de la început inserții fără încurcături.
Cât de puternic este un orificiu filetat cu o inserție?
O inserție de filet de sârmă instalată corespunzător oferă un fir care este Cu 20% mai puternic decât firul original al materialului părinte în tensiune şi semnificativ superior în forfecare. Distribuția sarcinii pe toată lungimea inserției față de concentrația pe primele 2-3 filete ale unei găuri filetate standard oferă avantajul principal de rezistență.
Inserțiile afectează specificațiile cuplului șuruburilor?
Inserțiile de blocare cu șuruburi necesită cuplu de instalare mai mare (de obicei 1,5–2× standard) datorită cuplului dominant de la bobinele de prindere. Plăcile cu rulare liberă utilizează valori standard ale cuplului. Verificați întotdeauna cu specificațiile producătorului inserției, deoarece cuplul insuficient poate cauza slăbirea, în timp ce cuplul excesiv riscă defectarea șuruburilor.
Inserțiile cu filet de sârmă sunt standardizate?
Da, majoritatea inserturilor se conformează DIN 8140 (european), NASM 21209 (Aerospațial), sau MS21209 (Standard militar). Această standardizare asigură compatibilitatea între producători pentru inserții, robinete și instrumente de instalare, deși verificarea este recomandată pentru aplicațiile critice.
Pot fi instalate inserții în găuri oarbe?
Da, atât inserțiile încurcate, cât și cele fără încurcături funcționează în găuri oarbe. Pentru inserții cu țesătură în găuri oarbe, asigurați-vă că adâncimea găurii se potrivește cu lungimea completă a inserției plus spațiul de rupere a tălpii. Inserțiile fără încurcătură sunt deosebit de avantajoase pentru găurile oarbe, deoarece elimină riscul de a rămâne în cavitate a curbelor slăbite.
Ce cauzează „învârtirea” inserției sau extragerea?
Rotația de inserare în orificiul părinte indică presiune radială insuficientă , cauzată de obicei de: (1) dimensiunea incorectă a robinetului STI care are ca rezultat filete supradimensionate, (2) instalarea în material sub duritatea minimă/rezistența la forfecare sau (3) utilizarea unei lungimi prea scurte de inserție pentru sarcină. Remedierea necesită forarea și instalarea unei inserții mai mari sau trecerea la o inserție solidă cu blocare cu cheie.
