Ce este o piuliță de conversie filet intern-exterior și cum funcționează?

Ce este un Piuliță de conversie filet intern-extern

O piuliță de conversie filet intern-extern este un dispozitiv de fixare cilindric mic care poartă două forme diferite de filet pe un singur corp: un filet exterior pe peretele său exterior și un filet interior care trece prin orificiul său. Este instalat într-un orificiu prefiletat sau pre-găurit folosind filetul exterior și, odată așezat, filetul intern acceptă un șurub, un șurub sau un șurub de o dimensiune diferită sau standard de filet. Această componentă este, de asemenea, denumită în mod obișnuit piuliță adaptoare de filet, piuliță cu filet dublu sau piuliță reducătoare de filet și toți acești termeni descriu aceeași funcție de bază de a uni două specificații diferite de filet într-o singură piesă.

În termeni practici, un adaptor filetat de acest fel permite ca o gaură care a fost dimensionată inițial pentru un element de fixare să accepte în siguranță un alt element de fixare, fără a prelucra o nouă gaură sau a modifica structura înconjurătoare. Acest lucru este util în special atunci când echipamentul utilizează hardware mixt metric și imperial, când o gaură originală a fost uzată sau deteriorată sau când o modificare a designului necesită montarea unui șurub mai mic sau mai mare într-un punct de montare existent. Deoarece piulița de conversie standardizează filetul rezultat, acceptă și interschimbabilitatea între ansambluri care altfel ar necesita piese prelucrate la comandă.

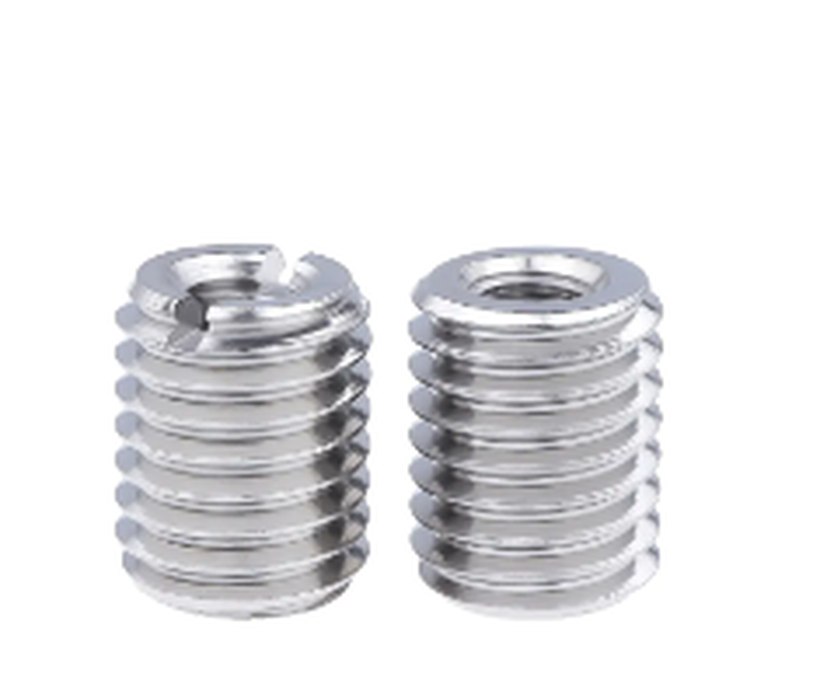

Fotografia de mai sus prezintă o piuliță de conversie filetă interioară-exterioară din oțel inoxidabil produsă în două configurații. Piesa din stânga include o parte superioară cu fante, care permite piuliței să fie antrenată cu o unealtă cu lamă plată în timpul instalării, în timp ce partea din dreapta folosește un top cu gaură simplă și este de obicei antrenată cu o cheie hexagonală internă sau un robinet de instalare dedicat. Ambele părți au aceeași structură fundamentală: un filet exterior elicoidal pe suprafața exterioară pentru ancorarea în orificiul de bază și un filet intern separat în interiorul orificiului care primește elementul de fixare. Piulițele de conversie de acest tip sunt fabricate din oțel carbon, oțel inoxidabil sau alamă, cu oțel inoxidabil selectat în mod obișnuit pentru aplicațiile în care rezistența la coroziune este o prioritate.

Piulițele de conversie filet intern-extern, piulițele cu filet dublu și adaptoarele filetate cu acest design general sunt aplicate pe scară largă oriunde filetul deja prezent într-o gaură nu se potrivește cu dispozitivul de fixare care trebuie instalat, inclusiv ansamblul mașinilor, montarea componentelor auto, întreținerea echipamentelor și repararea generală a găurilor filetate uzate sau deteriorate.

Cum funcționează o piuliță de conversie a filetului intern-extern

Principiul de funcționare al unei piulițe adaptoare de filet este simplu odată ce cele două sisteme de filet sunt separate conceptual. The filetul exterior cuplează materialul de bază , indiferent dacă este vorba despre o gaură metalică prefiletată, un boț filetat sau un dispozitiv de împerechere, și acest filet exterior determină modul în care piulița este reținută în structura înconjurătoare. The filetul interior cuplează elementul de fixare de intrare , iar acest filet interior este selectat independent de filetul exterior, ceea ce este exact ceea ce permite piesei să se transforme între două dimensiuni sau standarde diferite. Între instalare și utilizarea finală, cuplul este transferat prin corpul piuliței în sine, astfel încât grosimea peretelui și selecția materialului influențează cât de multă sarcină poate suporta ansamblul.

În timpul instalării, filetul exterior este introdus în orificiul de bază la o adâncime specificată, după care orificiul interior este gata să primească șurubul sau șurubul de împerechere. Ilustrația izometrică de mai jos marchează principalele caracteristici structurale ale unei piulițe tipice de conversie a filetului intern-exterior, inclusiv corpul filetului exterior, alezajul filetat intern, lungimea totală și diametrul exterior, care împreună definesc modul în care este specificată și comandată piesa.

După cum arată diagrama izometrică, filetul extern și filetul intern sunt separate din punct de vedere funcțional, chiar dacă au același corp, ceea ce este ideea de bază de design din spatele fiecărei piulițe de conversie a filetului intern-exterior, piuliță cu filet dublu și adaptor filetat. Lungimea totală și diametrul exterior sunt cele două dimensiuni cele mai des folosite pentru a specifica o piesă, deoarece ele determină dacă piulița se va potrivi fizic în adâncimea și jocul de găuri disponibile. Caracteristica de antrenare, indiferent dacă este o fantă sau un hexagonal intern, afectează doar modul în care este instalată piesa și nu influențează comportamentul acesteia la transportul sarcinii odată așezată. Grosimea peretelui dintre orificiul interior și rădăcina filetului extern este un alt factor de care instalatorii ar trebui să fie conștienți, deoarece un perete mai subțire reduce, în general, cuplul pe care piesa îl poate suporta în siguranță în timpul instalării. Înțelegerea acestei structuri cu două fire facilitează selectarea dimensiunii corecte la conversia între hardware metric și imperial, care este tratată în secțiunea următoare.

Tipuri de fire și acoperire cu dimensiunea standard

Fiecare piuliță de conversie filet intern-extern este definită de două indicații separate de filet, unul pentru filetul exterior și unul pentru filetul intern și fiecare dintre acestea poate urma în mod independent fie sistemul metric, fie sistemul unificat în inch. A piuliță adaptor filet metric la imperial este pur și simplu o parte în care filetul extern urmează un sistem, în mod obișnuit metric, în timp ce filetul intern îl urmează pe celălalt, de obicei unificat grosier sau unificat fin. Această flexibilitate este ceea ce face piulițele cu filet dublu utile în instalațiile care mențin echipamentele metrice și imperiale una lângă alta.

În cadrul sistemului metric, filetele sunt descrise de standardul de uz general ISO 261, care definește diametrele nominale și seriile asociate cu pas gros și fin. În cadrul sistemului bazat pe inci, seriile Unified aspru (UNC) și Amenda unificată (UNF) definite în ASME B1.1 rămân cele mai cunoscute denumiri în aplicațiile de mașini și automobile din America de Nord. Piulițele de conversie filet intern-extern sunt produse de obicei pentru a acoperi un interval nominal de la aproximativ M3 până la M30 pe partea metrică , cu o gamă comparabilă disponibilă în denumiri unificate grosiere și fine unificate, ceea ce permite unei singure familii de produse să servească o gamă largă de dimensiuni ale găurilor fără scule personalizate.

Atunci când specificați un furnizor de piulițe adaptoare de filet sau solicitați o piuliță de reducere a filetului personalizată, este, în general, o practică bună să confirmați separat atât indicațiile filetului extern, cât și cele interne, împreună cu seria pasului, în loc să presupunem că o singură desemnare a dimensiunii acoperă ambele filete. Acest lucru evită nepotrivirile în timpul asamblarii și scurtează procesul de aprovizionare pentru echipele de inginerie și achiziții.

Opțiuni de material și performanță comparativă

Piulițele de conversie a filetului intern-exterior sunt produse în mod obișnuit în trei materiale de bază: oțel carbon, oțel inoxidabil și alamă, iar alegerea dintre ele se reduce, în general, la echilibrul dintre rezistență, rezistență la coroziune și toleranță la temperatură cerută de aplicație. Oțelul carbon oferă performanțe mecanice generale puternice și este adesea folosit pentru asamblarea mașinilor standard în care mediul de operare este uscat și controlat. Oțelul inoxidabil comercializează o cantitate mică de rezistență brută pentru o rezistență semnificativ mai bună la coroziune, motiv pentru care o piuliță de conversie a filetului din oțel inoxidabil este frecvent specificată pentru echipamente de exterior, medii marine adiacente sau componente expuse la spălare și umiditate. Alama oferă o prelucrabilitate bună și o conductivitate electrică și termică utilă și este adesea selectată pentru carcase electronice sau instrumente de precizie în care rezistența la uzură și proprietățile nemagnetice contează mai mult decât puterea de vârf.

Graficul de mai jos prezintă o comparație relativă a acestor trei materiale pe trei dimensiuni de performanță pe o scară generală de la zero la zece. Valorile sunt ilustrative și menite să reflecte relațiile de proprietăți ale materialelor recunoscute pe scară largă, mai degrabă decât rezultatele unui singur raport de testare de laborator, așa că ar trebui să fie utilizate ca referință de planificare generală, mai degrabă decât o specificație exactă.

După cum ilustrează graficul, oțelul carbon și oțelul inoxidabil au un punctaj ridicat la rezistența la tracțiune, ceea ce explică de ce ambele sunt alegeri comune pentru îmbinările mașinilor portante. Oțelul inoxidabil prezintă un avantaj clar în rezistența la coroziune, în concordanță cu utilizarea sa pe scară largă ca piuliță de conversie a filetului din oțel inoxidabil în condiții umede sau exterioare. Alama are ușor rezistență la tracțiune brută, dar rămâne o opțiune practică în care prelucrabilitatea și comportamentul nemagnetic sunt mai importante decât capacitatea maximă de sarcină. Toleranța la temperatură urmează un model similar, oțelul inoxidabil menținând în general proprietățile mecanice într-un interval mai larg decât alama. Niciuna dintre aceste diferențe nu face un material universal superior, iar alegerea corectă depinde de potrivirea materialului la cerințele mecanice și de mediu specifice ale ansamblului.

Capacitate de încărcare și design de angajare a firelor

Cantitatea de sarcină pe care o poate transfera piulița adaptorului de filet înainte ca firele să fie îndepărtate sau scoase este strâns legată de lungimea de angajare a firului disponibilă, adică cât de adânc este așezat filetul extern în orificiul de bază. Referințele generale de proiectare a elementelor de fixare, inclusiv îndrumări documentate pe scară largă în resurse precum Manualul Mașini, indică faptul că rezistența la tragere crește rapid pe măsură ce lungimea de cuplare crește de la o adâncime mică și apoi se nivelează odată ce cuplarea atinge aproximativ o dată și jumătate până la două ori diametrul nominal. Dincolo de acest punct, adâncimea suplimentară contribuie comparativ cu puțină rezistență suplimentară de reținere, deoarece firele exterioare cele mai apropiate de intrarea în orificiu poartă o parte disproporționată a sarcinii.

Această relație este un principiu general de inginerie, mai degrabă decât un număr fix pentru fiecare piesă, deoarece performanța reală depinde și de duritatea materialului de bază, clasa de fixare a filetului și calitatea instalării. Chiar și așa, tendința prezentată mai jos este o referință de planificare utilă atunci când se decide cât de adânc ar trebui să fie filetată o gaură pentru a accepta o piuliță de conversie dată, în special pentru o piuliță cu filet dublu pentru sarcini grele pentru mașini în care îmbinarea va avea încărcări repetate.

Curba crește brusc între angajarea superficială și aproximativ o dată diametrul nominal, care este regiunea în care se obține cea mai mare parte a rezistenței de prindere utilizabilă. Între una și două ori diametrul, curba continuă să urce, dar într-un ritm mai lent, prezentând randamente descrescătoare pe măsură ce adâncimea de angajare crește în continuare. Dincolo de aproximativ de două ori diametrul, tendința se aplatizează, indicând faptul că adâncimea suplimentară a găurii adaugă puține beneficii practice pentru majoritatea aplicațiilor standard. Acest model este în concordanță cu mecanica generală a filetului, în care primele câteva fire cuplate poartă o cotă mai mare a sarcinii axiale decât firele aflate mai jos în gaură. Pentru inginerii care specifică o piuliță de reducere a filetului personalizată OEM, această tendință susține selectarea unei lungimi de cuplare în intervalul de un diametru și jumătate până la doi ca o țintă generală rezonabilă pentru o rezistență echilibrată fără adâncime excesivă a găurii.

Scenarii tipice de aplicare în diverse industrii

Piulițele de conversie a filetului intern-exterior și piulițele cu filet dublu apar într-o gamă largă de setări industriale, iar cele patru categorii de mai jos reprezintă zonele generale în care aceste componente de conversie a filetului industrial sunt cel mai frecvent specificate. Asamblarea auto rămâne una dintre cele mai mari domenii de aplicare , care acoperă componentele motorului, carcasele transmisiei și punctele de montare ale șasiului în care standardele de filet mixte sunt comune pe diferite platforme ale vehiculului. Urmează îndeaproape mașinile generale, unde piulițele adaptoare de filet sunt utilizate atât la asamblarea originală, cât și la repararea pe teren a găurilor decapate sau deteriorate. Aplicațiile aerospațiale și feroviare tind să solicite o trasabilitate și o consistență mai strictă a materialului, în timp ce sistemele hidraulice și alte echipamente specializate completează partea rămasă.

Graficul de mai jos prezintă o defalcare generală, ilustrativă a acestor categorii de aplicații, menită să reflecte modelele de utilizare observate pe scară largă în sectorul elementelor de fixare filetate, mai degrabă decât cifrele extrase dintr-un studiu de piață specific.

Automobilele și mașinile generale reprezintă împreună ponderea majoritară în această defalcare ilustrativă, care se aliniază cu faptul că ambele sectoare combină volume mari de asamblare cu nevoia frecventă de a reconcilia hardware-ul metric și imperial pe aceeași linie de producție. Aplicațiile aerospațiale și feroviare reprezintă o pondere mai mică, dar totuși semnificativă, iar aceste industrii pun de obicei un accent suplimentar pe trasabilitatea materialelor și pe controlul documentat al calității, având în vedere natura critică de siguranță a ansamblurilor implicate. Echipamentele hidraulice și alte echipamente specializate reprezintă porțiunea rămasă, unde piulițele de conversie sunt adesea folosite pentru a adapta orificiile de racordare sau pentru a repara conexiunile filetate pe pompe și colectoare. Dimensiunile relative ale acestor segmente se pot schimba în funcție de compoziția industrială regională, astfel încât cititorii ar trebui să trateze graficul ca o orientare generală, mai degrabă decât o măsurare precisă a pieței. Chiar și așa, modelul este util pentru a înțelege de ce componentele de conversie a firelor industriale sunt proiectate pentru a servi mai multe sectoare simultan, mai degrabă decât un singur caz de utilizare restrâns.

Compatibilitate cu materiale și mediu

Alegerea materialului potrivit pentru un anumit mediu de operare este una dintre cele mai practice decizii atunci când se aprovizionează un producător de piulițe cu filet dublu pentru un anumit proiect. Harta termică de mai jos rezumă adecvarea generală în patru medii comune, umbrirea mai întunecată reprezentând o potrivire generală mai puternică bazată pe caracteristicile materiale bine stabilite, mai degrabă decât pe o matrice de testare formală. Acest tip de comparație este util în timpul revizuirii timpurii a designului, înainte ca specificația finală să fie blocată, deoarece evidențiază ce familie de materiale merită evaluată mai întâi pentru un anumit mediu.

Oțelul carbon arată o potrivire puternică pentru mașinile generale, unde mediul este de obicei uscat și controlat, dar adecvarea sa scade în setări marine sau corozive fără placare sau acoperire suplimentară. Oțelul inoxidabil menține un rating ridicat de adecvare în majoritatea mediilor, motiv pentru care apare atât de frecvent în specificațiile pentru piulițele de conversie a filetului intern-extern utilizate în aer liber sau în zonele de spălare. Alama este, în general, bine potrivită pentru contexte electronice și instrumente de precizie, unde comportamentul său nemagnetic și conductivitatea sunt mai valoroase decât rezistența brută, în timp ce rezistența sa la coroziune se află între oțel carbon și oțel inoxidabil în setările industriale generale. Aceste modele se bazează pe știința materialelor bine documentate, mai degrabă decât pe date proprietare, și sunt concepute ca un punct de plecare pentru screening-ul materialului, mai degrabă decât un substitut pentru revizuirea inginerească specifică mediului. Cumpărătorii care evaluează un furnizor de piulițe adaptoare filetate pentru un program nou folosesc adesea o matrice de potrivire simplă ca aceasta pentru a lista scurt materialele candidate înainte de a solicita date mecanice detaliate.

Ghid de instalare

Instalarea corectă a unei piulițe de conversie a filetului intern-exterior are un efect direct asupra cât de bine funcționează îmbinarea finită, iar secvența generală de mai jos reflectă practica obișnuită atât pentru variantele cu fante, cât și pentru cele fără fante. Pregătirea găurii de bază este pasul cel mai probabil să afecteze performanța finală, deoarece un orificiu pilot subdimensionat sau nealiniat poate duce la filetare încrucișată în timpul instalării. Pașii sunt prezentați într-o ordine tipică, deși anumite produse pot include îndrumări suplimentare din partea furnizorului pentru materiale de bază neobișnuite sau medii cu vibrații ridicate.

1. Confirmați dimensiunea filetului extern față de orificiul filetat și dimensiunea filetului intern față de elementul de fixare care va fi instalat, verificând atât diametrul, cât și seria pasului.
2. Inspectați orificiul pilot pentru curățenie, îndepărtând orice așchii, ulei sau resturi care ar putea interfera cu angajarea completă a filetului.
3. Aplicați un compus de blocare a filetului dacă aplicarea implică vibrații sau cicluri repetate de încărcare, urmând instrucțiunile producătorului compusului pentru timpul de întărire.
4. Introduceți piulița de conversie în orificiu utilizând unealta adecvată, fie că este un șofer plat pentru o piesă cu fante sau o cheie hexagonală sau un robinet de instalare pentru o piesă fără fante, menținând unealta aliniată cu axa găurii.
5. Așezați piulița la adâncimea specificată, în general la nivel cu sau ușor sub suprafața înconjurătoare, cu excepția cazului în care designul necesită o distanță specifică.
6. Verificați ca filetul interior să fie curat și nedeteriorat înainte de a instala șurubul, șurubul sau șurubul de îmbinare, apoi strângeți la valoarea cuplului adecvată pentru dimensiunea filetului intern și materialul.

Omiterea pasului de pregătire a găurii este una dintre cele mai frecvente surse de probleme de instalare, deoarece resturile rămase în orificiu pot împiedica filetul exterior să se așeze complet și pot reduce lungimea efectivă de cuplare discutată mai devreme în acest articol. Pentru utilizarea repetată în producție, multe echipe de asamblare standardizează un instrument de antrenare specific și setarea cuplului pentru fiecare dimensiune a piuliței de conversie, ceea ce ajută la menținerea rezultatelor consistente pe o linie de asamblare.

Piuliță adaptor filet vs piuliță standard cu un singur filet

Merită să distingem o piuliță de conversie a filetului intern-exterior de o piuliță obișnuită cu un singur filet, deoarece cele două părți rezolvă probleme diferite, chiar dacă pot arăta similar la prima vedere. O piuliță standard are o singură dimensiune a filetului și este proiectată pentru a asigura un șurub cu specificația potrivită, în timp ce o piuliță de conversie, o piuliță dublă sau o piuliță reductoră de filet poartă două elemente de filet independente pe același corp. Tabelul de mai jos rezumă principalele diferențe funcționale dintre cele două tipuri de piese.

Această distincție contează cel mai mult în timpul achiziției, deoarece specificarea unei piulițe standard atunci când este de fapt necesară o funcție de conversie nu va rezolva o problemă a filetului nepotrivit. Inginerii și cumpărătorii care se aprovizionează cu un furnizor de piulițe adaptoare filetate ar trebui să precizeze clar că este necesară o piesă cu filet dublu, împreună cu ambele indicații ale filetului, pentru a evita întârzierile în timpul cotării și eșantionării.

Capacitate de personalizare OEM și ODM

Dincolo de dimensiunile standard de catalog, multe echipe de achiziții necesită o piuliță de reducere a filetului personalizată OEM, construită după un desen specific, cu o combinație non-standard de filete interne și externe, o lungime totală modificată sau un finisaj de suprafață specific. Dezvoltarea personalizată de acest tip necesită, în general, un producător cu capacitate de scule interne, echipamente de producție automatizate și un sistem de calitate care poate păstra toleranțe dimensionale strânse pe volume mari de producție. Acest lucru este deosebit de relevant pentru programele auto și aerospațiale, unde documentația și trasabilitatea pieselor sunt adesea necesare alături de hardware-ul fizic în sine.

Scara de producție și managementul calității

Pe măsură ce cererea de componente standardizate de conectare filetată continuă să crească în sectorul auto și al mașinilor generale, producătorii care combină suportul de inginerie cu capacitatea de producție automată se bazează tot mai mult pe piesele standard și personalizate. O instalație echipată cu sute de mașini-unelte și linii de producție automate poate trece de la aprobarea eșantionului la producția în volum mai eficient decât un atelier de lucru mai mic, ceea ce este un aspect important pentru programele OEM cu programe de livrare definite. Controlul consecvent al procesului în fiecare lot de producție este ceea ce susține în cele din urmă calitatea pieselor trasabile și repetabilă, ceea ce contează la fel de mult pentru un producător de piulițe cu filet dublu ca și pentru orice alt furnizor de elemente de fixare de precizie.
