Ce este un Thread Tap?
A robinet de filet este o unealtă de tăiere specializată concepută pentru a crea filete interne în găurile pre-forate. Funcționează prin îndepărtarea materialului (robinet de tăiere) sau deplasarea materialului (robinet de formare) pentru a produce caneluri elicoidale care găzduiesc șuruburi, șuruburi și alte elemente de fixare filetate. Robinetele de filet sunt esențiale în industria de producție, auto, aerospațială și instalații sanitare, unde este necesară filetarea interioară precisă pentru asamblare și fixare mecanică.

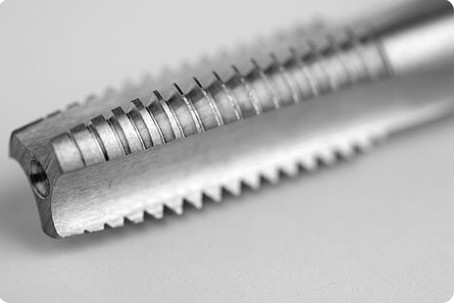

Taretele filetate sunt fabricate de obicei din oțel cromat călit, oțel rapid (HSS) sau carbură solidă pentru a rezista forțelor de tăiere și frecării generate în timpul procesului de filetare. Instrumentul are caneluri longitudinale care asigură muchii tăietoare și canale pentru evacuarea așchiilor, împreună cu un cablu teșit care ghidează robinetul în gaură.
Funcțiile principale ale unui Thread Tap
Crearea firului intern
Funcția principală a unui robinet de filet este de a tăia sau forma fire interne în găuri. Spre deosebire de sculele de filetare exterioare (matrice), robineții funcționează din interiorul unei suprafețe cilindrice, creând componenta mamă a unei conexiuni filetate. Acest lucru permite atașarea în siguranță a șuruburilor, șuruburilor și știfturilor pe piesele de prelucrat din metal, plastic sau compozit.
Repararea și restaurarea filetului
Robinetele îndeplinesc o funcție critică în repararea filetelor interne deteriorate sau îndepărtate. Prin tăierea din nou a profilului filetului, robineții pot restabili firele uzate la specificațiile lor originale, salvând componentele de mare valoare de la casare. Acest lucru este deosebit de important în reparațiile motoarelor, întreținerea mașinilor și aplicațiile aerospațiale, unde costurile de înlocuire a componentelor sunt substanțiale.
Managementul cipurilor și evacuarea
Diferitele geometrii de robinet sunt proiectate pentru a gestiona eficient așchiile. Robinetele cu vârf în spirală împing așchiile înainte (ideal pentru găurile traversante), în timp ce robinetele cu caneluri spiralate trag așchiile înapoi (esențial pentru găurile oarbe). Această funcție de evacuare a așchiilor previne ruperea sculei și asigură calitatea filetului.
Cum să utilizați un robinet de fir pentru calculele de fir
Atingeți Calcul dimensiunii forajului
Înainte de a fileta, trebuie să forați o gaură pilot până la diametrul corect. Dimensiunea burghiului de robinet este calculată pentru a atinge aproximativ 65–75% angajarea firului , care oferă echilibru optim rezistență-cuplu. Doar o gaură 0,2 mm subdimensionat poate crește cuplul de atingere cu 15–25% , crescând semnificativ riscul de rupere.
RPM și calculul ratei de avans

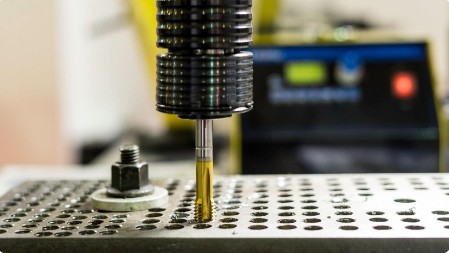

Pentru filetarea CNC, viteza axului (RPM) este calculată folosind formula: RPM = (Viteza de tăiere × 1000) / (π × Diametrul robinetului) . Viteza de avans trebuie să se potrivească exact cu pasul filetului - orice nepotrivire provoacă prinderea firului sau ruperea robinetului. De exemplu, un robinet M6×1,0 necesită exact 1,0 mm avans pe rotație.
Calculul adâncimii pentru găurile oarbe
Când filetați găuri oarbe, calculați adâncimea de găurire care trebuie furnizată 3–5 lungimi de pas dincolo de adâncimea necesară filetului. Acest lucru împiedică robinetul să intre în contact cu fundul orificiului, ceea ce provoacă spargerea instantanee. Pentru un filet M8×1,25 care necesită o adâncime de filet de 20 mm, găuriți până la o adâncime de cel puțin 24–26 mm.
Thread Tap vs. Alte metode de threading

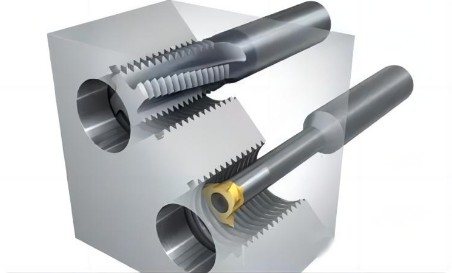

Perspectivă cheie: Frezarea filetului este preferată pentru materialele care depășesc 50 HRC sau piese de mare valoare deoarece frezele sparte sunt mai ușor de îndepărtat decât robinetele sparte. Oferte prin atingerea formularelor Durată de viață a sculei de 3 ori mai mare decât tăierea robinetelor din aluminiu, dar este limitată la materiale ≤36 HRC.
Diferența dintre un robinet și un robinet cu filet
Termenii sunt adesea folosiți interschimbabil, dar există distincții subtile:
- „Atingeți” este termenul general pentru orice instrument folosit pentru a crea filete interne, inclusiv robinete de mână, robinete de mașină și robinete de formare.
- „Atingeți firul” se referă în mod specific la ansamblul complet de scule de tăiere cu geometrie definită a filetului, caneluri și configurație de tijă concepute pentru producerea de profile standardizate de filet (de exemplu, UNC, UNF, Metric).
În utilizarea practică, „robinetul de filet” subliniază funcția instrumentului de a crea filete elicoidale, în timp ce „robinetul” se poate referi mai larg la categoria de scule. Ambii termeni descriu aceeași familie fundamentală de instrumente.
Cum să preveniți ruperea robinetului
Ruperea robinetului este printre cele mai costisitoare defecțiuni de prelucrare, cu robineții sparte în găurile oarbe necesitând adesea Extracție EDM care poate costa mai mult decât piesa în sine. Implementați aceste strategii dovedite:
Optimizați dimensiunea găurii pilot
țintă 75% implicarea firului mai degrabă decât 100%. Filetele complete adaugă doar 5% rezistență, dar triplează cerințele de cuplu. Verificați dimensiunea forajului la configurare - nu vă bazați niciodată exclusiv pe datele programului.
Selectați Geometrie adecvată a atingerii
- prin gauri: Utilizați robinete cu vârf în spirală (nasul pistolului) care împing așchiile înainte
- Găuri oarbe: Folosiți robinete spiralate care trag așchiile în sus
- Găuri adânci (>1,5× diametru): Implementați cicluri de ciocănit
Controlul parametrilor de tăiere
Reduceți viteza de tăiere cu 20–30% pentru oteluri calite. Utilizați modul de filetare rigidă în CNC pentru a sincroniza viteza axului și viteza de avans - nealinierea provoacă încărcare neuniformă și ruptură.
Asigurați-vă lubrifierea corespunzătoare
Fluidele de tăiere pe bază de ulei cu aditivi de presiune extremă depășesc lichidele de răcire solubile în apă pentru filetare. Pentru oțelul inoxidabil 316L, lubrifierea inadecvată provoacă întărire și gripare.
Menține condițiile sculelor și mașinii
- Înlocuiți robinetele în mod proactiv pe baza limitelor numărului de fire, fără a aștepta eșecul
- Verificați deplasarea axului ≤0,01 mm
- Folosiți suporturi de robinet plutitoare pentru a permite alinierea minoră
Ce este o gaură oarbă și ce robinet ar trebui folosit?
Definiția unei găuri oarbe
A gaură oarbă este o gaură care nu trece complet prin piesa de prelucrat — are fundul închis. Spre deosebire de găurile traversante, găurile oarbe captează așchiile în interior, ceea ce face ca crearea firelor să fie mult mai dificilă. Găurile oarbe sunt obișnuite în blocurile motoare, colectoarele hidraulice și componentele structurale în care elementele de fixare nu trebuie să iasă prin partea opusă.
Tipuri de robinet recomandate pentru găuri oarbe
Cerință critică: Pentru găuri oarbe, utilizați întotdeauna robinete cu flaut spiralat cu canale interne de răcire dacă este posibil. Acestea trag așchiile în sus și în afara orificiului, prevenind împachetarea în partea de jos care provoacă spargerea. Pentru găuri mai adânci de 1,5× diametrul, implementați ciocănirea-filetare - avansați 2-3 fire, apoi retrageți pentru a șterge așchii.
Cum se menține un robinet de fir
Curățare și depozitare
După fiecare utilizare, curățați bine robinetele cu o perie și solvent pentru a îndepărta așchiile și reziduurile de lichid de tăiere. Depozitați robinetele în compartimente individuale sau în manșoane de protecție pentru a preveni deteriorarea marginilor. Nu aruncați niciodată robinete în sertarele pentru unelte unde pot intra în contact cu alte unelte.
Inspecție și ascuțire
Inspectați marginile tăietoare ale robinetului sub mărire pentru uzură, ciobire sau margine încorporată. Remacinați flutele când se detectează uzură, dar nu macinati niciodata fundul flautului — acest lucru slăbește instrumentul. Îndepărtați toate secțiunile uzate în timpul reșlefuirii pentru a restabili geometria corespunzătoare. Evitați crearea unei lățimi prea înguste a terenului în timpul reascuțirii.
Acoperire și tratament de suprafață

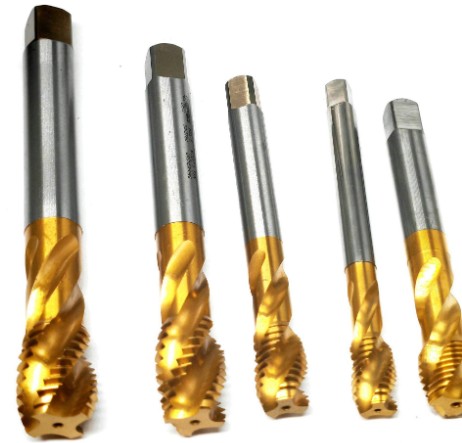

Aplicați tratamente de suprafață precum Nitrură de titan (TiN) sau oxid de abur pentru a reduce frecarea și a prelungi durata de viață a sculei. Acoperirile TiCN sunt deosebit de eficiente pentru aplicațiile din oțel inoxidabil. Robinetele re-acoperite se pot realiza 2–3 ori durata de viață a sculei de unelte neacoperite.
Managementul vieții
Stabiliți limite predeterminate de viață a sculei pe baza materialului și a numărului de filete. De exemplu, un robinet HSS din aluminiu ar putea procesa 500-1000 de găuri , în timp ce același robinet din oțel inoxidabil 316L poate dura doar 50-100 de găuri . Înlocuiți robinetele în mod proactiv — robineții uzați taie filete subdimensionate și necesită un cuplu mai mare, crescând riscul de rupere.
Întrebări frecvente despre Thread Taps
De ce robinetul meu continuă să se spargă în găuri oarbe?
Cea mai frecventă cauză este acumularea de așchii în partea inferioară a găurii . Treceți la robinet cu caneluri spiralate care trag așchii în sus, verificați că adâncimea de găurire oferă un spațiu adecvat (3-5 pasi dincolo de adâncimea filetului) și luați în considerare ciclurile de filetare cu ciocnire pentru găuri adânci.
Pot folosi același robinet pentru atingerea manuală și cu mașina?

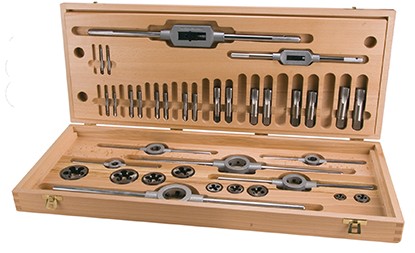

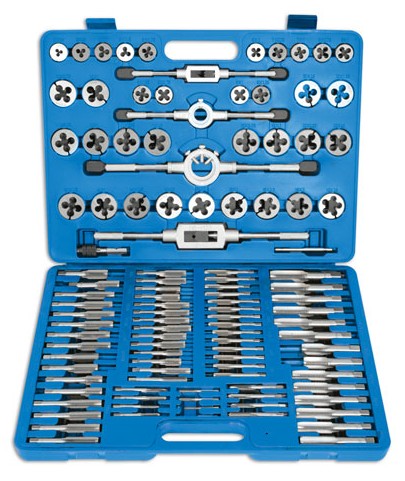

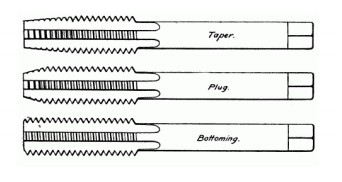

Tarodele de mână (seturi conice, dop, fund) sunt proiectate pentru utilizare manuală cu chei de robinet și au lungimi specifice de teșire pentru tăiere progresivă. Tarodele de mașină sunt proiectate pentru utilizare CNC/centru de prelucrare cu viteze de avans sincronizate. În timp ce robinetele de mână pot fi utilizate la mașini, robinetele de mașină nu ar trebui să fie folosite manual datorită geometriei lor agresive.
Care este diferența dintre tăierea și formarea robinetelor?
Taierea robinetelor îndepărtați materialul pentru a crea fire și a produce așchii. Formarea robinetelor (robii de rulare) deplasează materialul fără a se forma așchii, creând fire mai puternice, cu un finisaj mai bun al suprafeței. Cu toate acestea, robineții de formare necesită materiale ≤36 HRC și produc filete puțin mai mari, necesitând găuri pilot mai mari.
Cum scot un robinet spart dintr-o gaură?
Metodele de îndepărtare includ: (1) extractoare de robinet care prind tija spartă, (2) prelucrare cu descărcare electrică (EDM) pentru a arde robinetul, (3) găurire atentă cu burghie din stânga sau (4) dizolvare chimică pentru piesele de mare valoare. Prevenirea este întotdeauna mai rentabilă – îndepărtarea robinetului spart poate costa mai mult decât piesa de prelucrat în sine.
De ce firele mele sunt prea strânse sau prea slăbite?
Fire libere indicați găuri supradimensionate sau robinete uzate care sunt subdimensionate. Fire strânse sugerează burghie subdimensionate, robinete uzate tăind subdimensionate (uzura flancului crește diametrul pasului) sau lubrifiere insuficientă care provoacă uzură. Verificați întotdeauna dimensiunea forajului și specificați clasele de toleranță (6H pentru metric, 2B pentru Unified) pe desene.
Ce viteză de tăiere ar trebui să folosesc pentru filetare?
Viteze tipice de suprafață: Aluminiu: 15–25 m/min; Oțel carbon: 8–12 m/min; Oțel inoxidabil: 4–8 m/min; Oțel călit (>45 HRC): 3–5 m/min . Când aveți îndoieli, începeți de la capătul inferior și creșteți treptat. Viteza excesivă cauzează întărirea prin muncă în inox și acumularea de căldură care accelerează uzura.
